Как настроить освещение

Перед началом

Убедитесь, что для объекта подготовлены:

• локальный узел управления и исполнительное оборудование освещения;
• активные циклы и техкарты с актуальным фотопериодом;
• настройка дня и ночи;
• основной источник данных о естественном свете;
• параметры кровли, освещаемой площади и светильников.

Настройка применяется к объекту целиком. Если обязательное оборудование, источник данных или Safety не готовы, соответствующий checkpoint останется незаполненным и применить конфигурацию не получится.

1. Выберите объект и проверьте готовность

1. Откройте раздел Освещение.
2. Выберите нужный объект.
3. Проверьте checkpoints узла управления, оборудования, источника данных и настройки дня и ночи.
4. Устраните незаполненные обязательные checkpoints перед применением конфигурации.

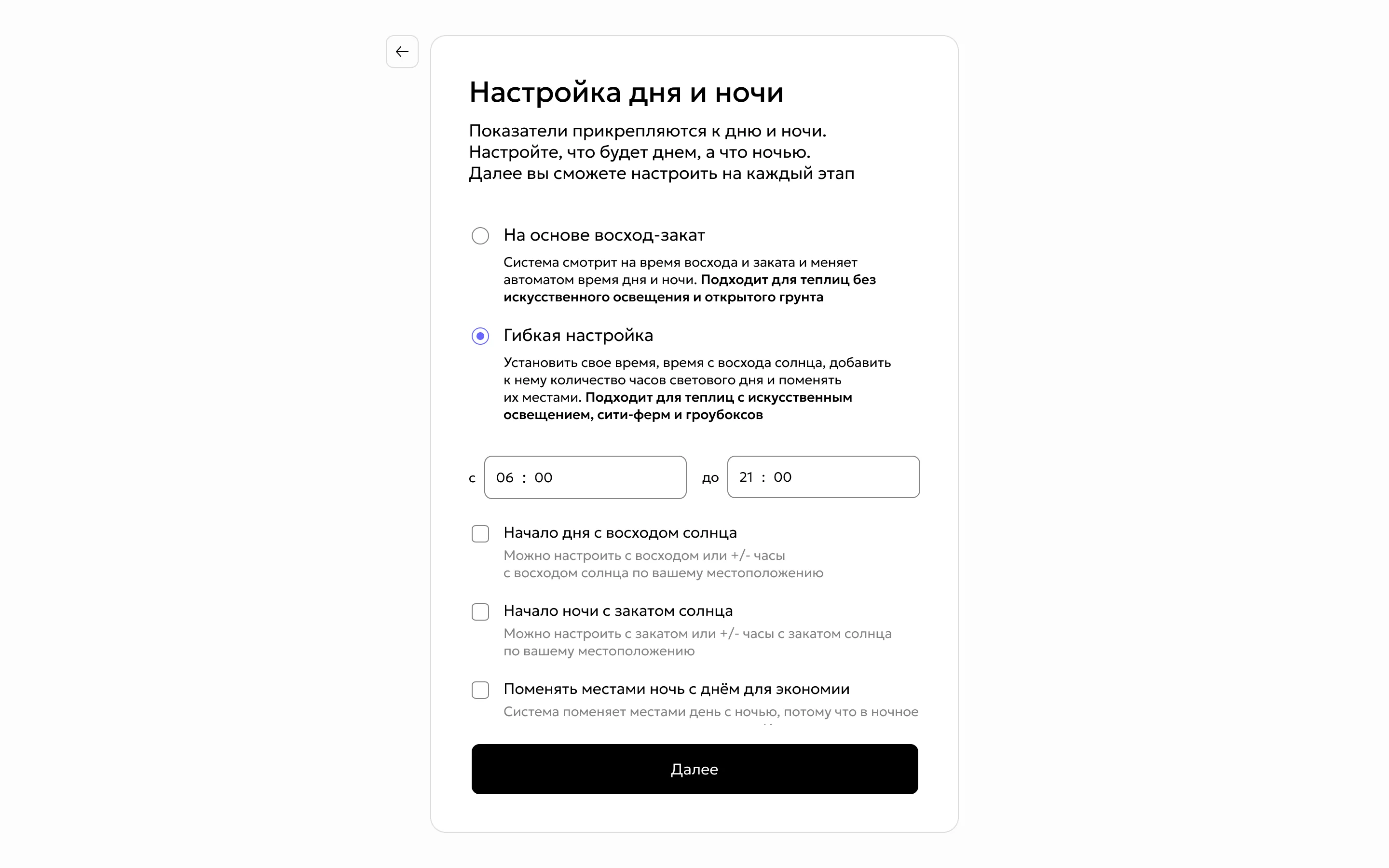

2. Настройте день, ночь и фотопериод

1. Откройте Управление день-ночь.
2. Для расписания, PPFD или мгновенной радиации выберите гибкую настройку дня и ночи.
3. Для суммы радиации используйте гибкую настройку либо режим восхода и заката.
4. Проверьте рассчитанный фотопериод по активным циклам текущего объекта.
5. Если требуется другое значение для автоматизации, включите ручное изменение фотопериода и укажите нужную продолжительность.

Циклы без заданного фотопериода не уменьшают рассчитанное среднее значение. При ручном изменении новое значение используется только конфигурацией освещения.

3. Заполните общие настройки освещения

1. Откройте Дополнительные настройки освещения.
2. Выберите Основной датчик: датчик энергетической освещённости, ФАР-датчик уровня света на листе или метеосервис.
3. Укажите материал кровли и проверьте коэффициент светопропускания. При необходимости задайте собственный коэффициент.
4. Укажите общую освещаемую площадь объекта.
5. Заполните мощность, количество и срок использования верхних и межрядных светильников, которые участвуют в расчёте.
6. Сохраните дополнительные настройки.

Если основной источник перестаёт передавать данные, Gros.farm не подменяет его другим источником автоматически. Условия PPFD и радиации, которым нужны эти данные, не выполняются до восстановления источника или изменения настройки.

4. Выберите и настройте режим

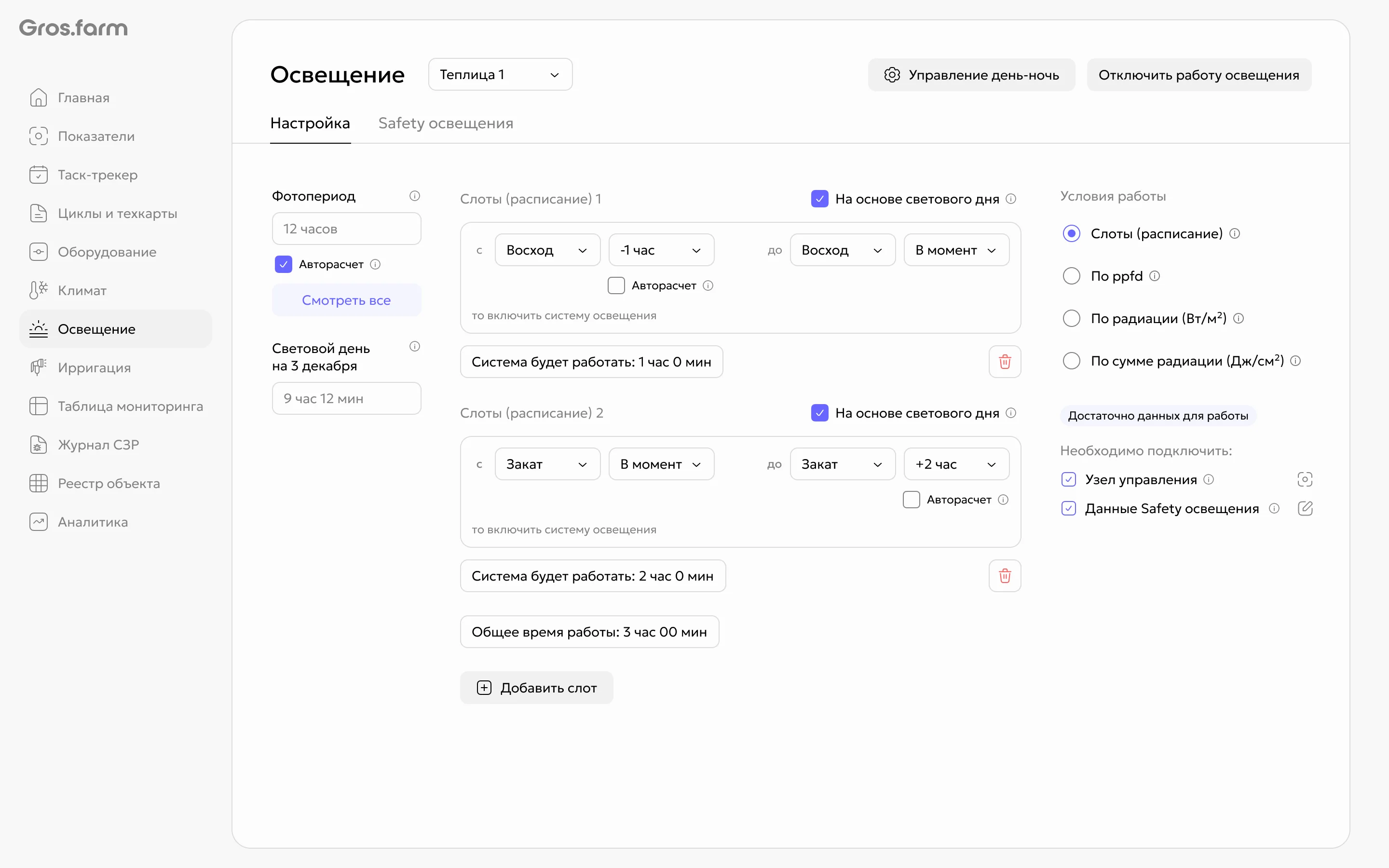

Расписание

1. Выберите режим Слоты (расписание).
2. Добавьте основной слот работы освещения.
3. Чтобы компенсировать недостаток фотопериода, включите настройку на основе дня и ночи и при необходимости используйте авторасчёт.
4. Для работы в конкретное время отключите привязку к дню и ночи и задайте начало и окончание слота вручную.
5. При необходимости добавьте дополнительные слоты и проверьте предупреждения о пересечениях.

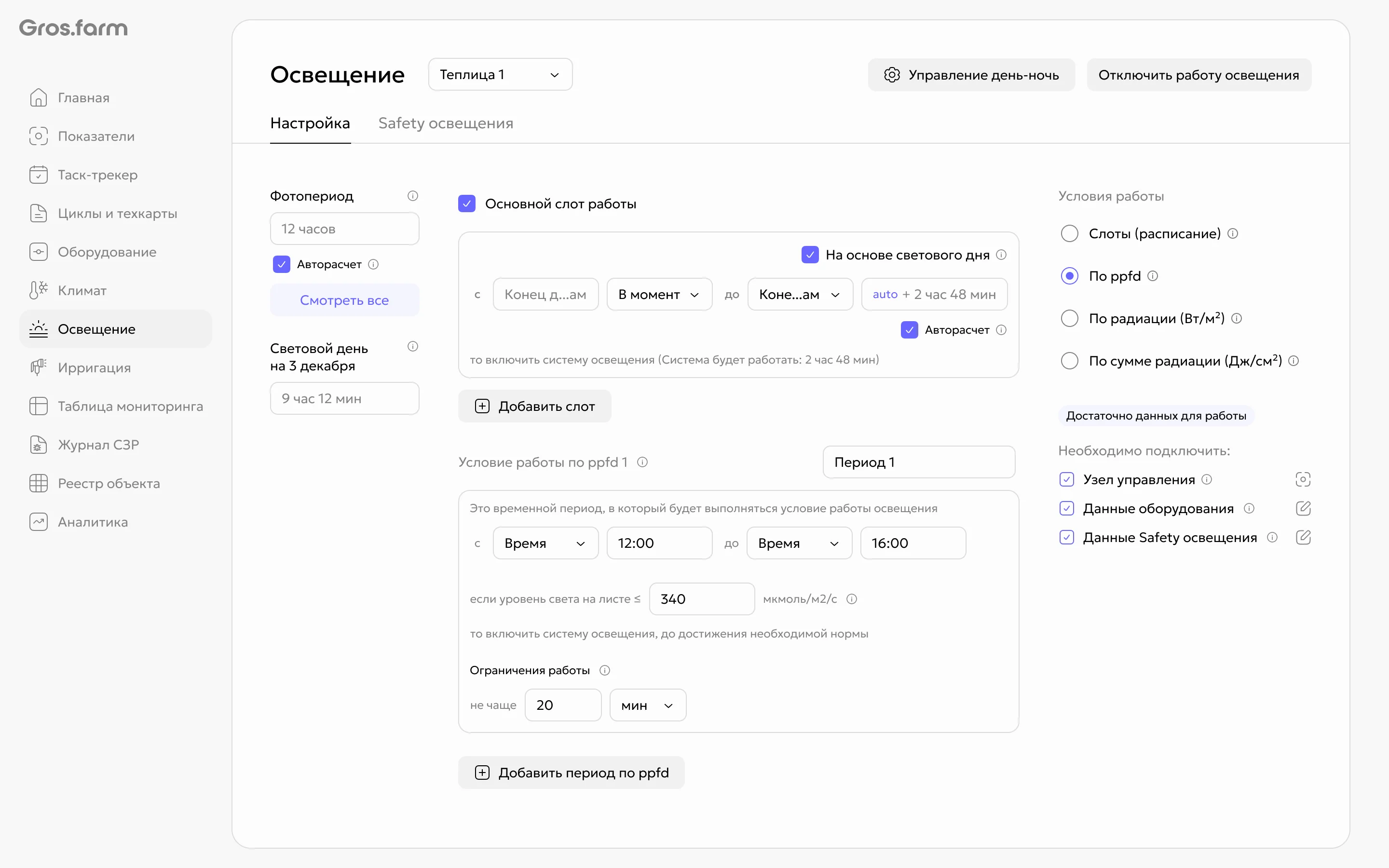

PPFD

1. Выберите режим PPFD.
2. Настройте основной слот досветки либо отключите его, если нужны только дневные условия.
3. Добавьте период дневного контроля.
4. Укажите порог PPFD, ниже которого требуется включить освещение.
5. Задайте ограничение частоты повторных включений.

Радиация, Вт/м²

1. Выберите режим Радиация, Вт/м².
2. Настройте основной слот досветки либо отключите его, если нужны только дневные условия.
3. Добавьте период дневного контроля.
4. Укажите порог энергетической освещённости, ниже которого требуется включить освещение.
5. Задайте ограничение частоты повторных включений.

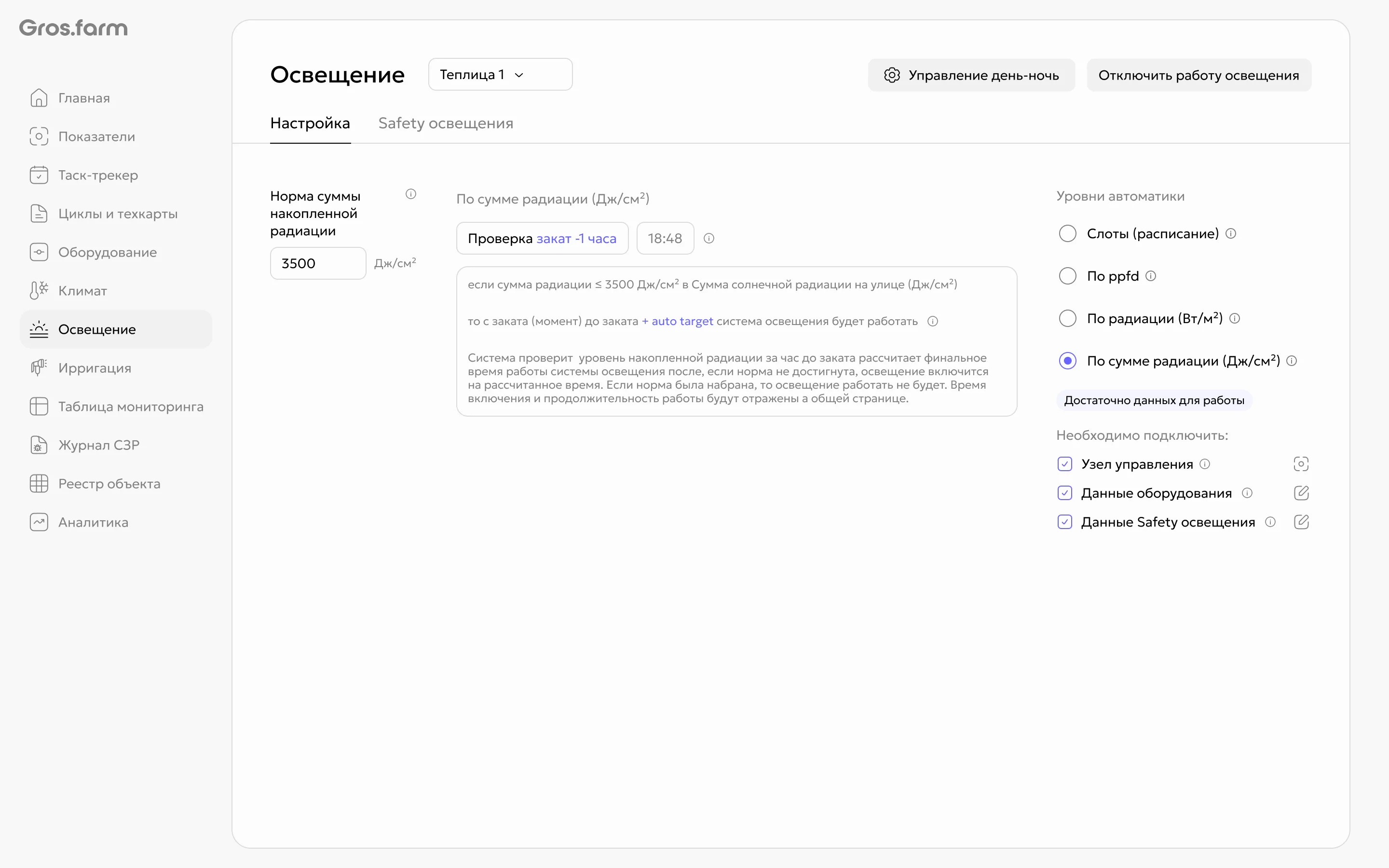

Сумма радиации, Дж/см²

1. Выберите режим Сумма радиации, Дж/см².
2. Введите целевую суточную норму вручную. Это обязательное поле не заполняется из техкарты автоматически.
3. Проверьте текущее накопленное значение и данные, используемые для расчёта.
4. Проверьте рассчитанную продолжительность досветки после промежуточного и итогового пересчёта дефицита.
5. Убедитесь, что параметры светильников и освещаемая площадь заполнены корректно.

5. Настройте Safety

1. Откройте вкладку Safety.
2. Добавьте безопасный период работы освещения.
3. Задайте начало и окончание точным временем либо относительно дня, ночи, восхода или заката.
4. При необходимости добавьте несколько Safety-периодов.
5. Проверьте, что обязательный checkpoint Safety заполнен.

Safety заранее передаётся локальному узлу как резервное расписание. При потере связи узел завершает полученный рабочий план и переходит на Safety без условий по датчикам.

6. Примените и проверьте конфигурацию

1. Проверьте выбранный режим, слоты, условия и Safety.
2. Примените конфигурацию.
3. Убедитесь, что на странице отображаются активная конфигурация, состояние узла и актуальные показания выбранного источника.
4. После изменения оборудования, источника данных или дня и ночи повторно проверьте расчёты и Safety.

Подробнее о назначении режимов и границе локальной автоматики см. в обзоре Освещение.
