Comment configurer l'éclairage

Avant de commencer

Assurez-vous que l’installation dispose des éléments suivants :

• un nœud de contrôle local et des équipements d’éclairage ;
• des cycles de culture actifs et des fiches techniques avec une photopériode actuelle ;
• des paramètres de jour et de nuit ;
• une source principale de données sur la lumière naturelle ;
• des paramètres de couverture, de surface éclairée et de luminaires.

La configuration s’applique à toute l’installation. Si un équipement obligatoire, une source de données ou Safety n’est pas prêt, le checkpoint correspondant reste incomplet et la configuration ne peut pas être appliquée.

1. Sélectionnez l’installation et vérifiez son état de préparation

1. Ouvrez Éclairage.
2. Sélectionnez l’installation souhaitée.
3. Vérifiez les checkpoints du nœud de contrôle, des équipements, de la source de données et des paramètres de jour et de nuit.
4. Terminez tous les checkpoints obligatoires avant d’appliquer la configuration.

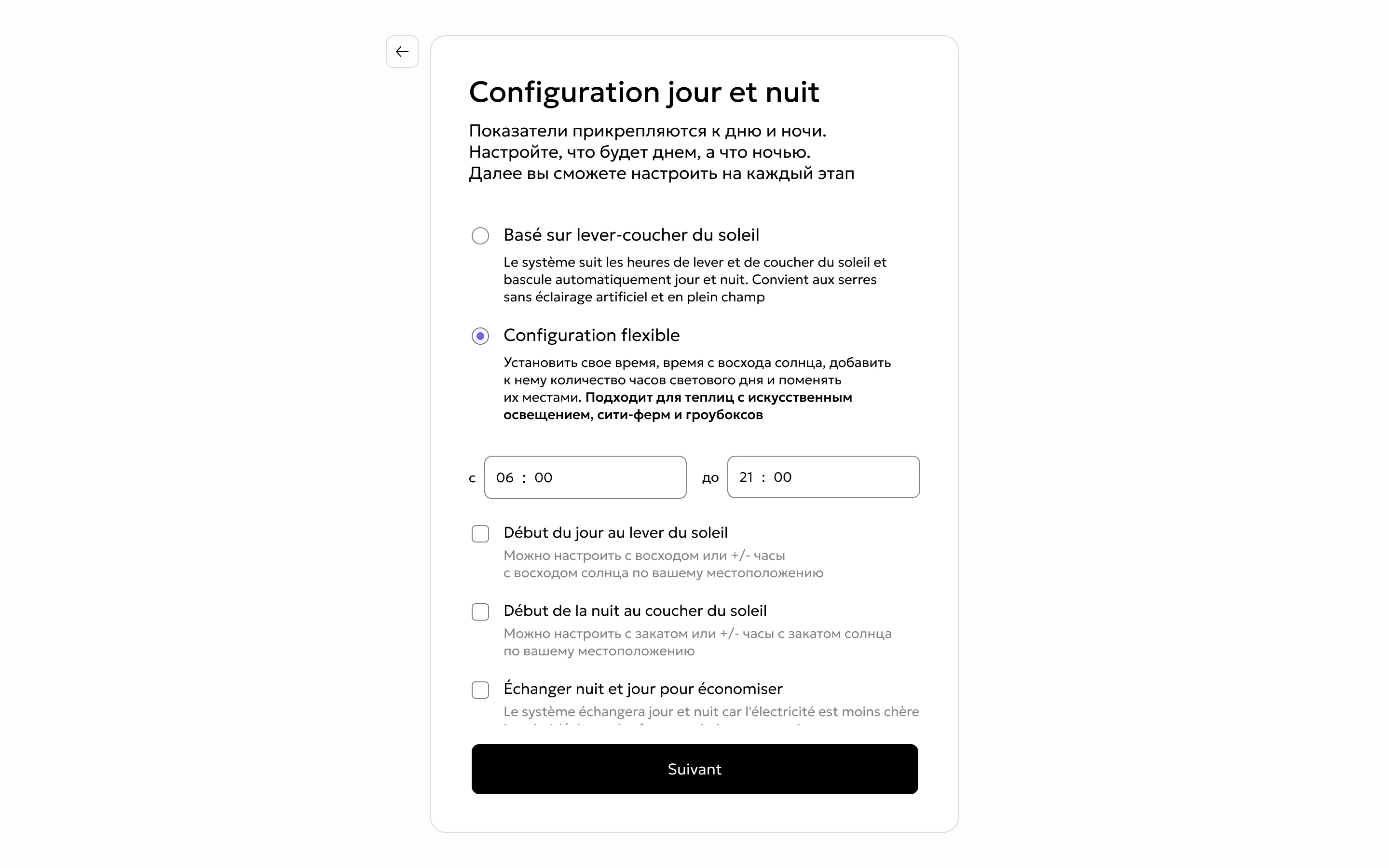

2. Configurez le jour, la nuit et la photopériode

1. Ouvrez Contrôle du jour et de la nuit.
2. Pour le planning, le PPFD ou l’irradiance instantanée, sélectionnez la configuration flexible du jour et de la nuit.
3. Pour la somme du rayonnement, utilisez la configuration flexible ou le mode lever et coucher du soleil.
4. Vérifiez la photopériode calculée à partir des cycles actifs de l’installation actuelle.
5. Si l’automatisation nécessite une autre valeur, activez l’ajustement manuel de la photopériode et indiquez la durée requise.

Les cycles sans photopériode définie ne réduisent pas la moyenne calculée. En cas de modification manuelle, la nouvelle valeur est utilisée uniquement par la configuration de l’éclairage.

3. Complétez les paramètres communs de l’éclairage

1. Ouvrez Paramètres supplémentaires de l’éclairage.
2. Sélectionnez le Capteur principal : capteur d’irradiance, capteur PAR au niveau des feuilles ou service météorologique.
3. Indiquez le matériau de couverture et vérifiez le coefficient de transmission lumineuse. Si nécessaire, saisissez un coefficient personnalisé.
4. Indiquez la surface éclairée totale de l’installation.
5. Indiquez la puissance, la quantité et la durée d’utilisation des luminaires supérieurs et inter-rangs inclus dans le calcul.
6. Enregistrez les paramètres supplémentaires.

Si la source principale cesse de transmettre des données, Gros.farm ne la remplace pas automatiquement par une autre source. Les conditions PPFD et d’irradiance qui nécessitent ces données ne sont pas exécutées tant que la source n’est pas rétablie ou que le paramètre n’est pas modifié.

4. Sélectionnez et configurez un mode

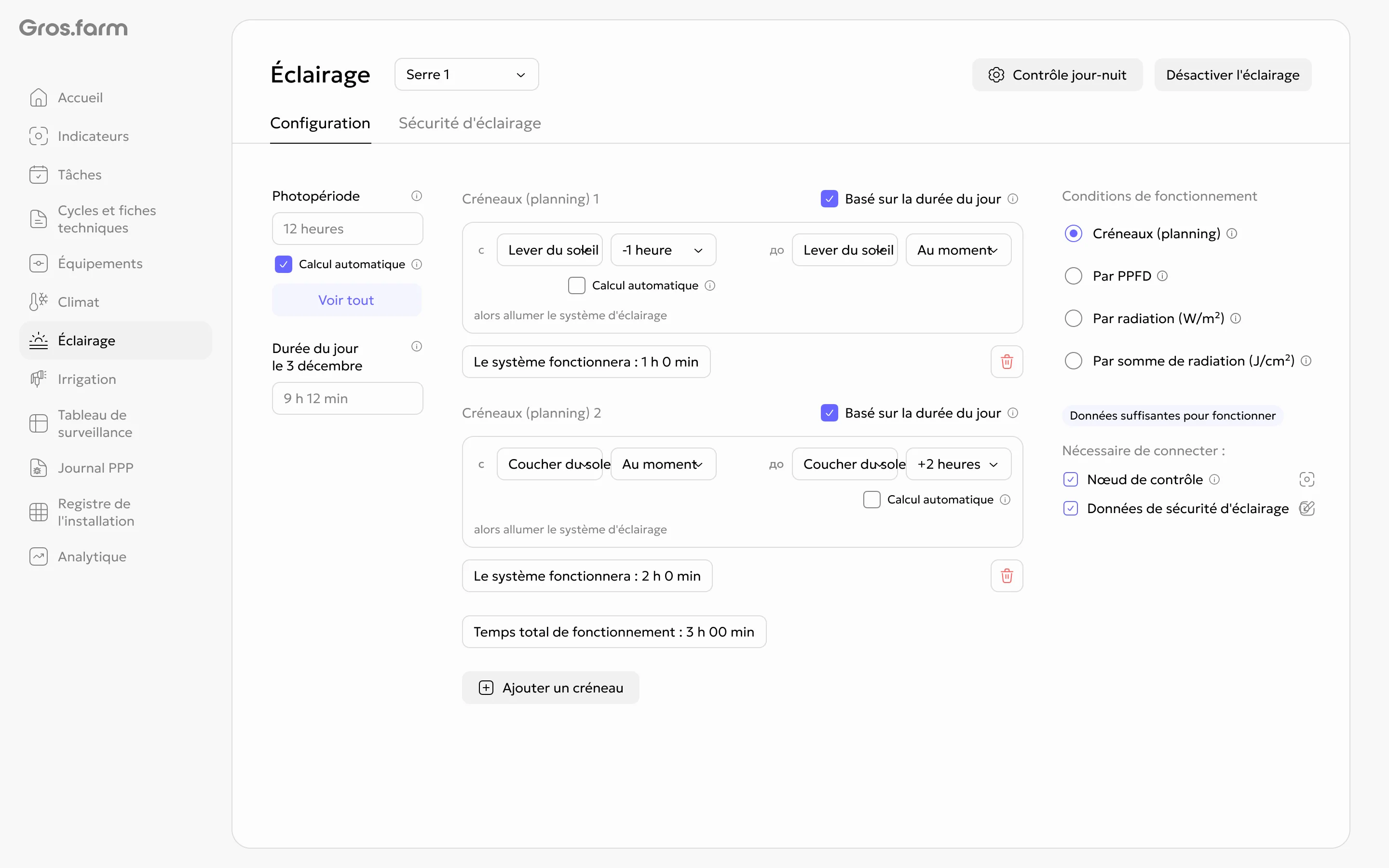

Planning

1. Sélectionnez Créneaux (planning).
2. Ajoutez le créneau principal d’éclairage.
3. Pour compenser un déficit de photopériode, activez le paramètre basé sur le jour et la nuit et utilisez le calcul automatique si nécessaire.
4. Pour un fonctionnement à des heures précises, désactivez le lien avec le jour et la nuit et définissez manuellement le début et la fin.
5. Ajoutez des créneaux supplémentaires si nécessaire et vérifiez les avertissements de chevauchement.

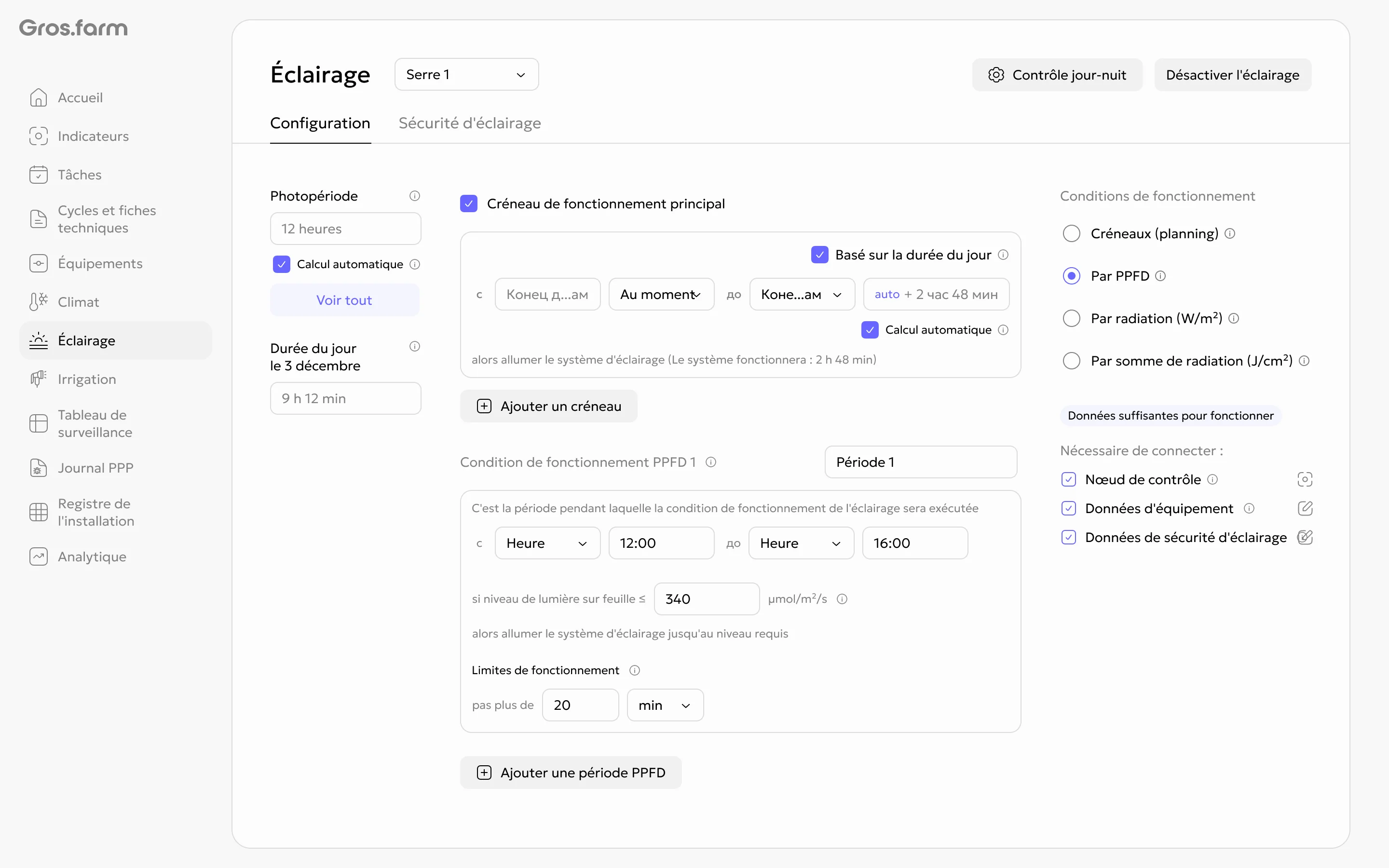

PPFD

1. Sélectionnez PPFD.
2. Configurez le créneau principal d’éclairage d’appoint ou désactivez-le si seules les conditions diurnes sont nécessaires.
3. Ajoutez une période de contrôle diurne.
4. Indiquez le seuil PPFD sous lequel l’éclairage doit s’allumer.
5. Définissez la limite de fréquence des activations répétées.

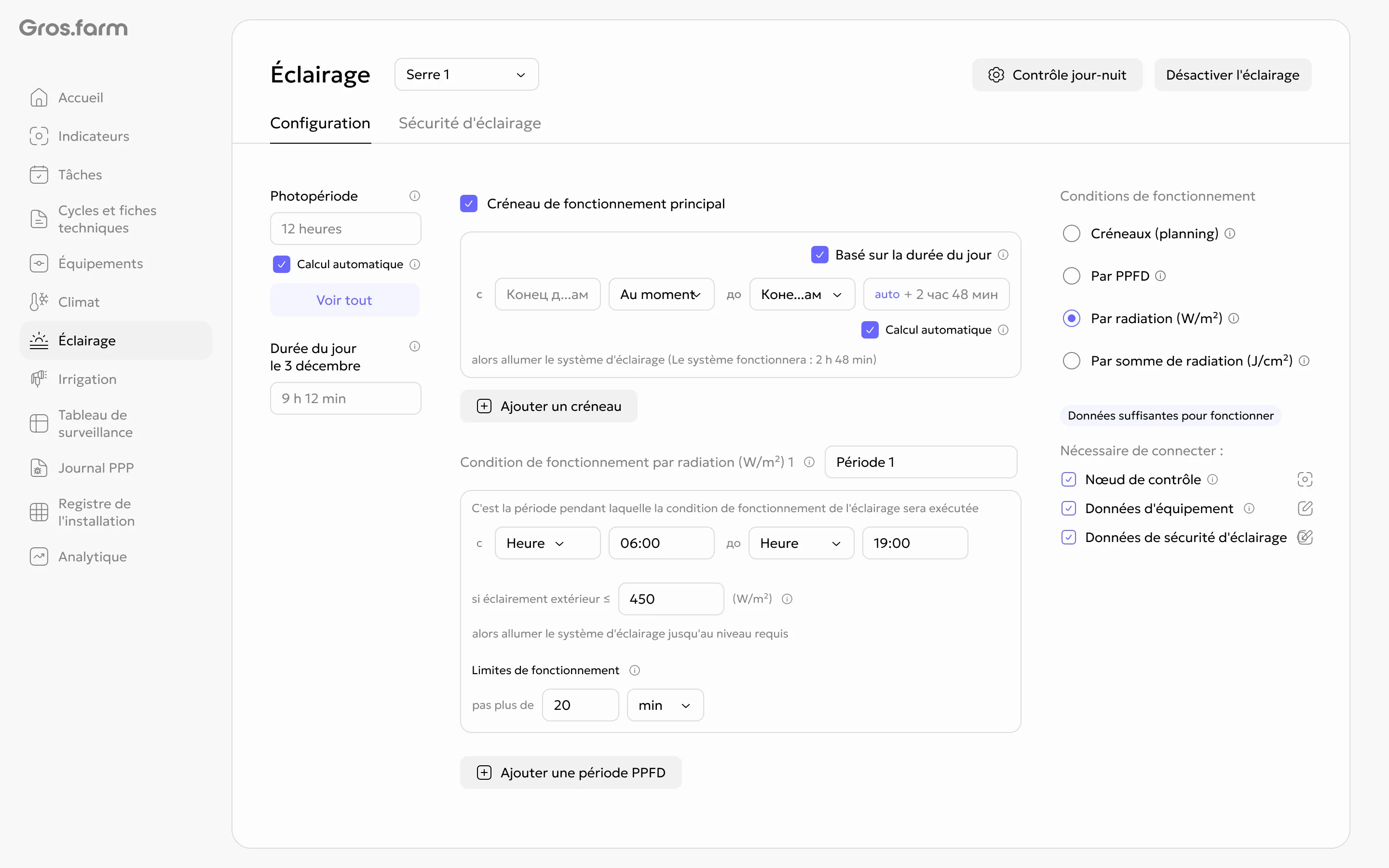

Irradiance, W/m²

1. Sélectionnez Irradiance, W/m².
2. Configurez le créneau principal d’éclairage d’appoint ou désactivez-le si seules les conditions diurnes sont nécessaires.
3. Ajoutez une période de contrôle diurne.
4. Indiquez le seuil d’irradiance sous lequel l’éclairage doit s’allumer.
5. Définissez la limite de fréquence des activations répétées.

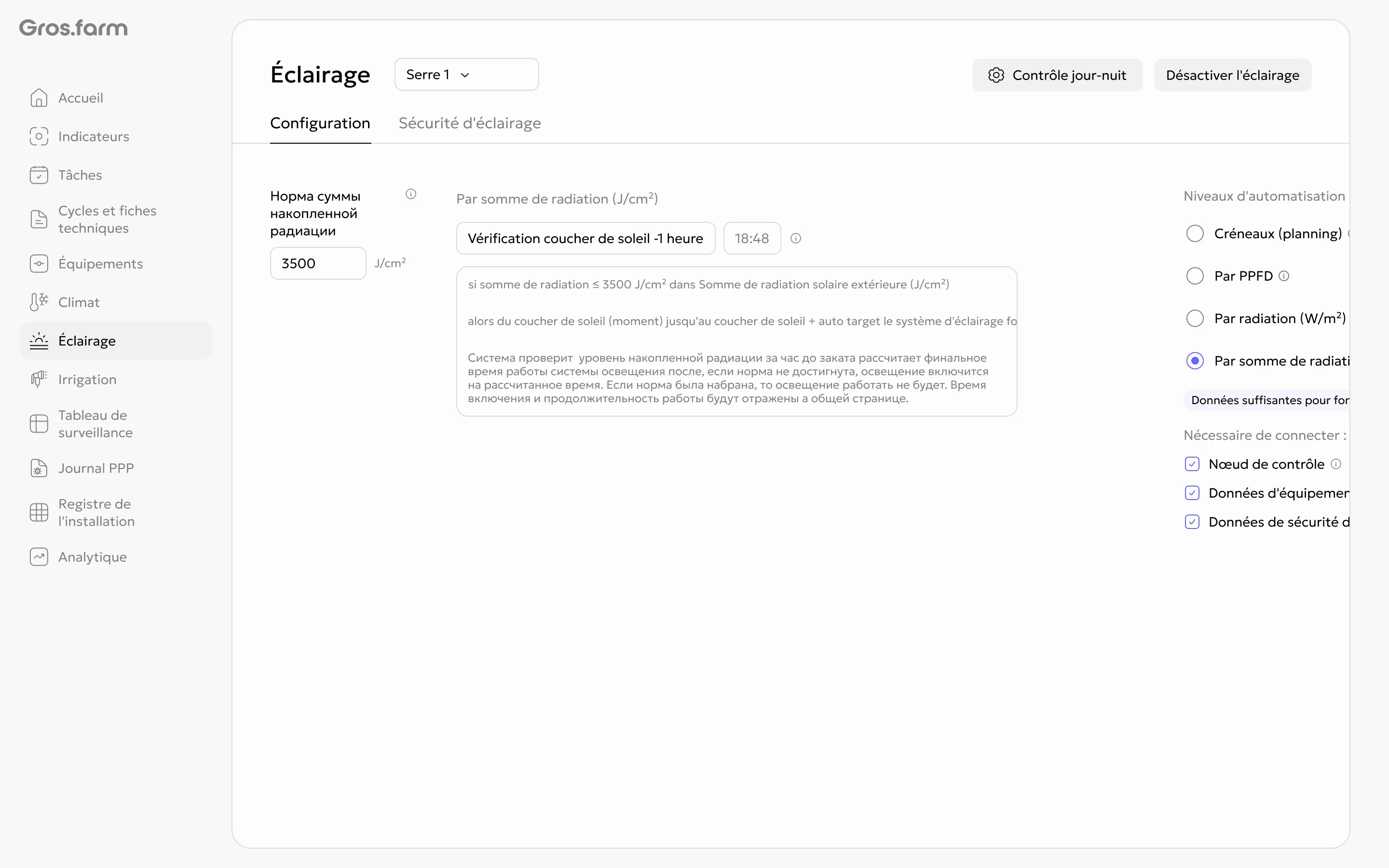

Somme du rayonnement, J/cm²

1. Sélectionnez Somme du rayonnement, J/cm².
2. Saisissez manuellement l’objectif quotidien. Ce champ obligatoire n’est pas renseigné automatiquement à partir de la fiche technique.
3. Vérifiez la valeur cumulée actuelle et les données utilisées dans le calcul.
4. Vérifiez la durée calculée de l’éclairage d’appoint après les recalculs intermédiaire et final du déficit.
5. Assurez-vous que les paramètres des luminaires et la surface éclairée sont corrects.

5. Configurez Safety

1. Ouvrez l’onglet Safety.
2. Ajoutez une période sûre d’éclairage.
3. Définissez son début et sa fin avec des heures exactes ou par rapport au jour, à la nuit, au lever ou au coucher du soleil.
4. Ajoutez plusieurs périodes Safety si nécessaire.
5. Vérifiez que le checkpoint Safety obligatoire est terminé.

Safety est transmis à l’avance au nœud local comme planning de secours. Si la communication est interrompue, le nœud termine le plan de fonctionnement reçu et passe à Safety sans conditions basées sur les capteurs.

6. Appliquez et vérifiez la configuration

1. Vérifiez le mode sélectionné, les créneaux, les conditions et Safety.
2. Appliquez la configuration.
3. Assurez-vous que la page affiche la configuration active, l’état du nœud et les mesures actuelles de la source sélectionnée.
4. Après avoir modifié les équipements, la source de données ou les paramètres du jour et de la nuit, vérifiez à nouveau les calculs et Safety.

Pour en savoir plus sur les modes et la limite de l’automatisation locale, consultez Éclairage.
