Cómo configurar la iluminación

Antes de comenzar

Asegúrese de que la instalación tenga:

• un nodo de control local y equipos de iluminación;
• ciclos de cultivo activos y fichas técnicas con un fotoperíodo actual;
• configuración de día y noche;
• una fuente principal de datos de luz natural;
• parámetros de cubierta, área iluminada y luminarias.

La configuración se aplica a toda la instalación. Si un equipo obligatorio, una fuente de datos o Safety no están listos, el checkpoint correspondiente permanecerá incompleto y no será posible aplicar la configuración.

1. Seleccione la instalación y revise la preparación

1. Abra Iluminación.
2. Seleccione la instalación necesaria.
3. Revise los checkpoints del nodo de control, los equipos, la fuente de datos y la configuración de día y noche.
4. Complete todos los checkpoints obligatorios antes de aplicar la configuración.

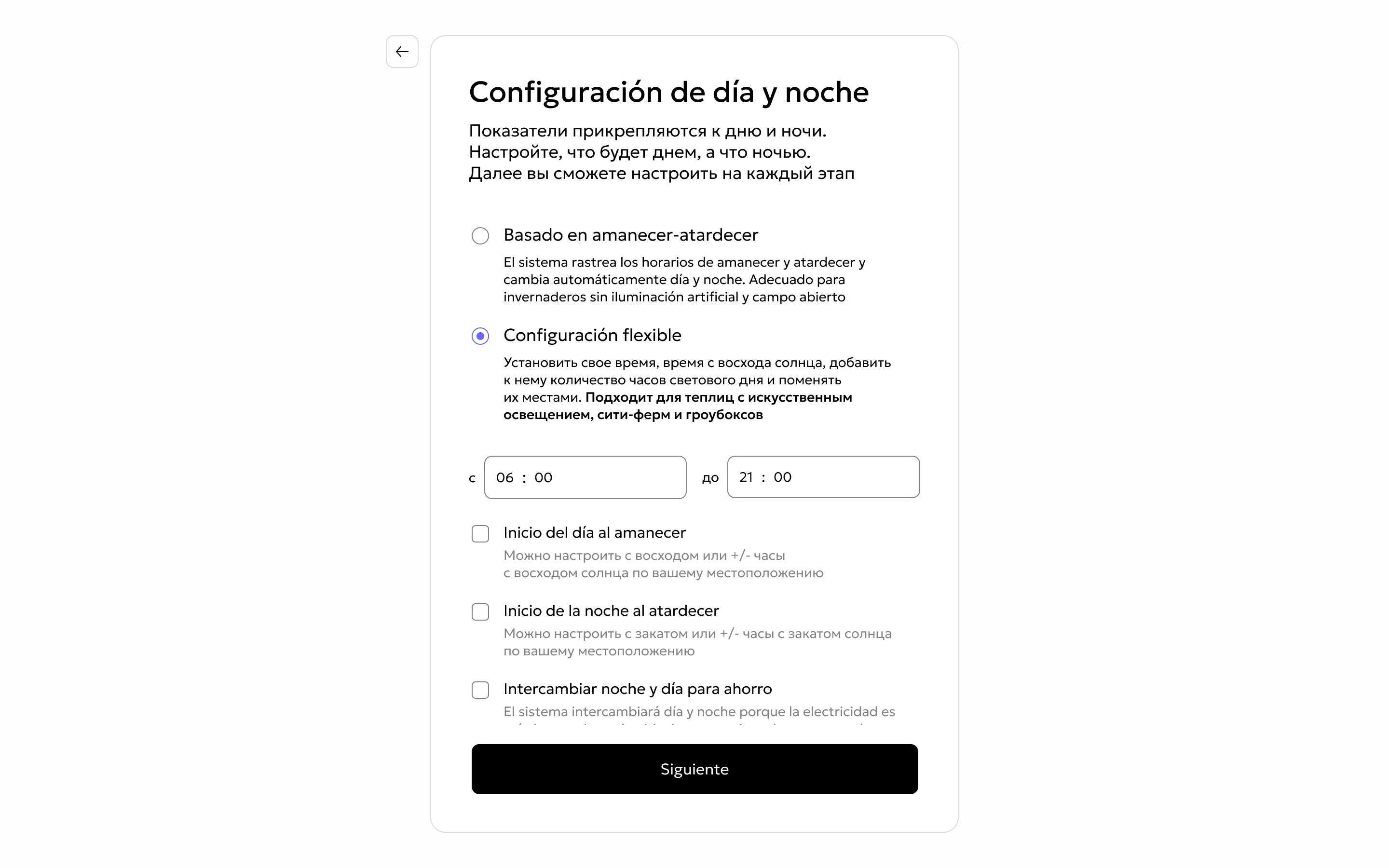

2. Configure el día, la noche y el fotoperíodo

1. Abra Control de día y noche.
2. Para horario, PPFD o irradiancia instantánea, seleccione la configuración flexible de día y noche.
3. Para la suma de radiación, use la configuración flexible o el modo de amanecer y atardecer.
4. Revise el fotoperíodo calculado a partir de los ciclos activos de la instalación actual.
5. Si la automatización requiere otro valor, active el ajuste manual del fotoperíodo e indique la duración necesaria.

Los ciclos sin un fotoperíodo definido no reducen el promedio calculado. Cuando se cambia manualmente, el nuevo valor se usa solo en la configuración de iluminación.

3. Complete la configuración compartida de iluminación

1. Abra Configuración adicional de iluminación.
2. Seleccione el Sensor principal: sensor de irradiancia, sensor PAR a nivel de hoja o servicio meteorológico.
3. Indique el material de la cubierta y revise el coeficiente de transmisión de luz. Si es necesario, introduzca un coeficiente personalizado.
4. Indique el área iluminada total de la instalación.
5. Indique la potencia, cantidad y vida útil de las luminarias superiores y entre hileras incluidas en el cálculo.
6. Guarde la configuración adicional.

Si la fuente principal deja de enviar datos, Gros.farm no la sustituye automáticamente por otra fuente. Las condiciones de PPFD e irradiancia que requieren esos datos no se ejecutan hasta que se restablezca la fuente o se cambie la configuración.

4. Seleccione y configure un modo

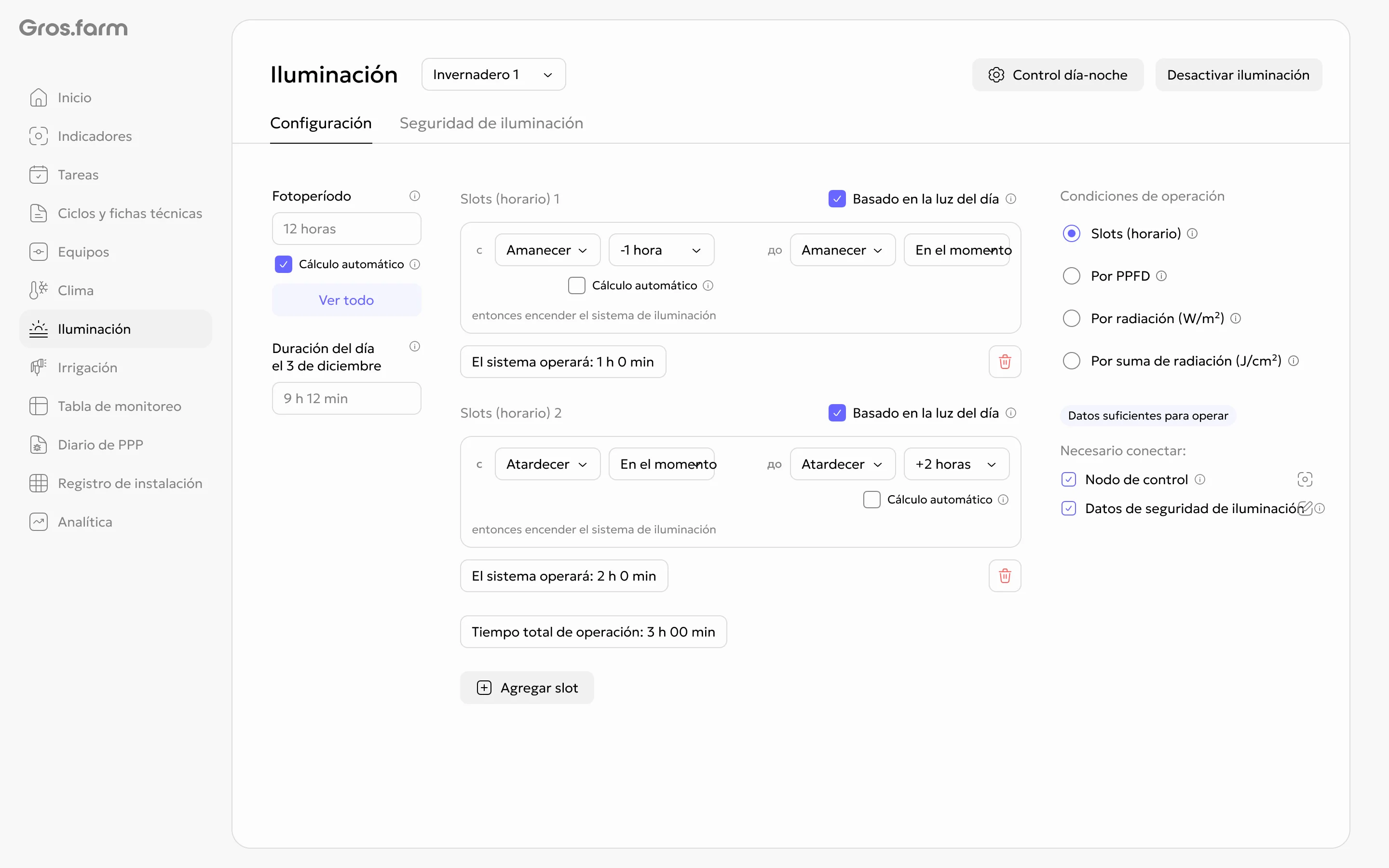

Horario

1. Seleccione Slots (horario).
2. Añada el slot principal de iluminación.
3. Para compensar un déficit de fotoperíodo, active la configuración basada en el día y la noche y utilice el cálculo automático si es necesario.
4. Para operar a horas específicas, desactive el vínculo con el día y la noche y defina manualmente el inicio y el final.
5. Añada slots adicionales si es necesario y revise los avisos de superposición.

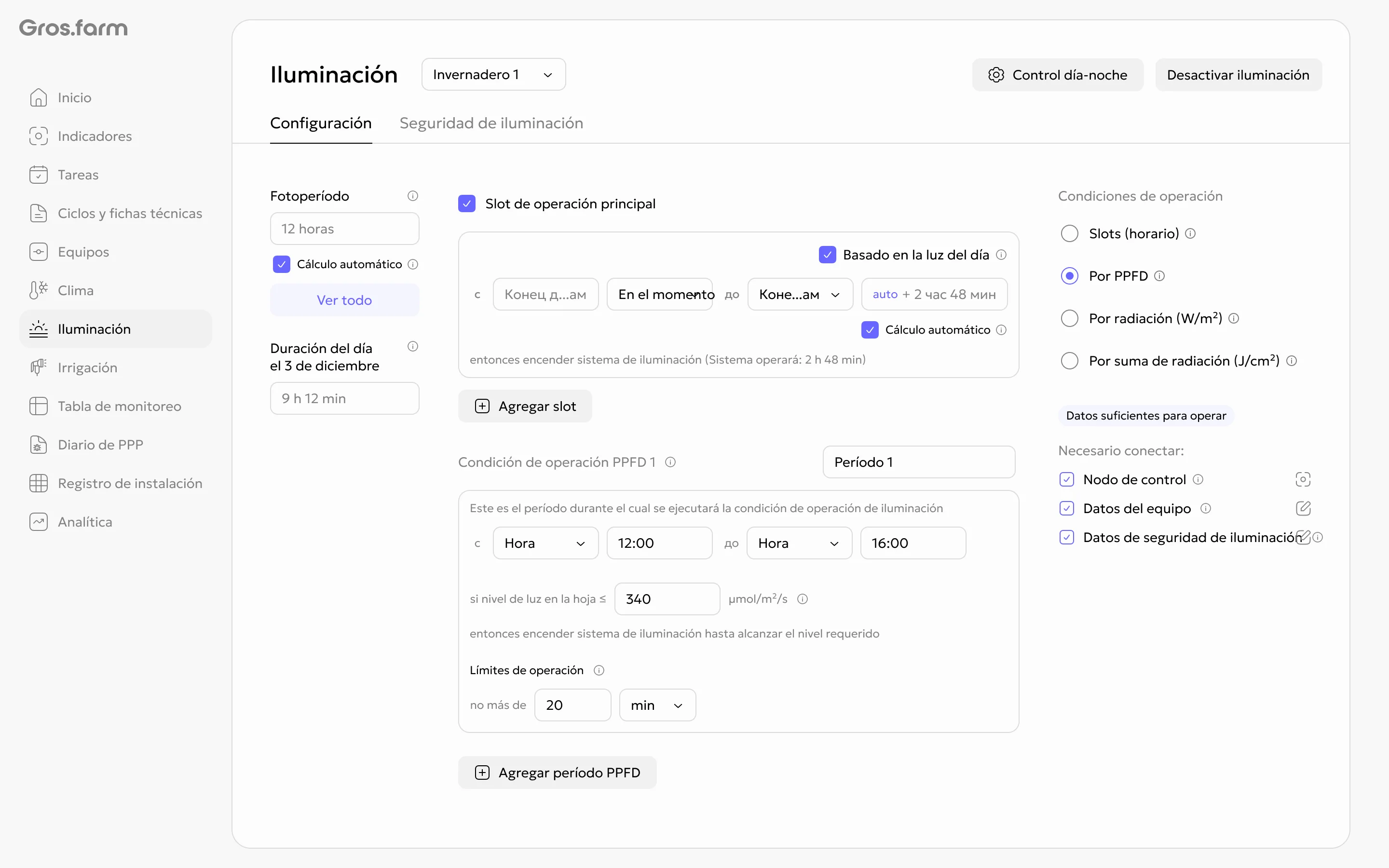

PPFD

1. Seleccione PPFD.
2. Configure el slot principal de iluminación suplementaria o desactívelo si solo necesita condiciones diurnas.
3. Añada un período de control diurno.
4. Indique el umbral de PPFD por debajo del cual debe encenderse la iluminación.
5. Defina el límite de frecuencia para nuevas activaciones.

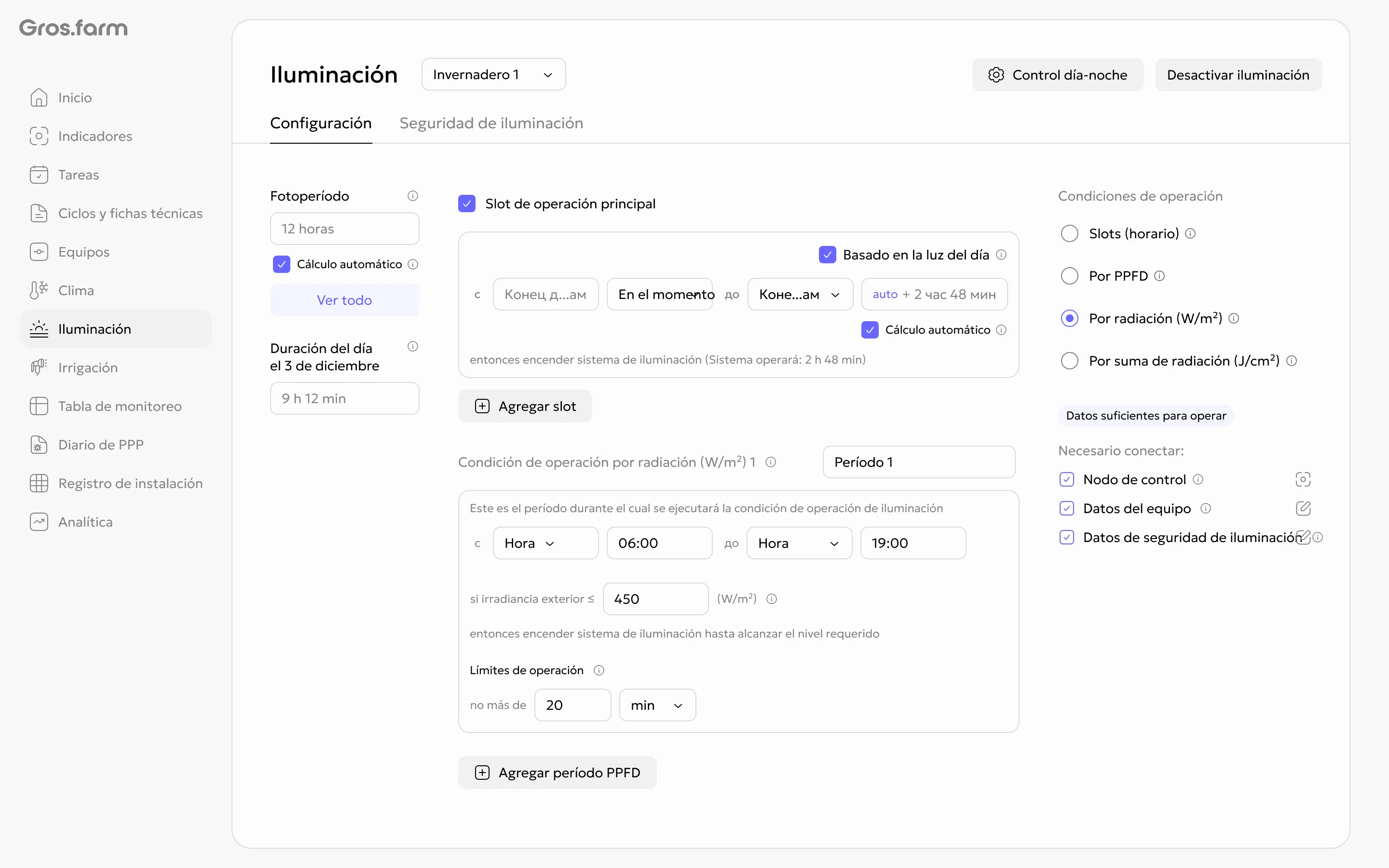

Irradiancia, W/m²

1. Seleccione Irradiancia, W/m².
2. Configure el slot principal de iluminación suplementaria o desactívelo si solo necesita condiciones diurnas.
3. Añada un período de control diurno.
4. Indique el umbral de irradiancia por debajo del cual debe encenderse la iluminación.
5. Defina el límite de frecuencia para nuevas activaciones.

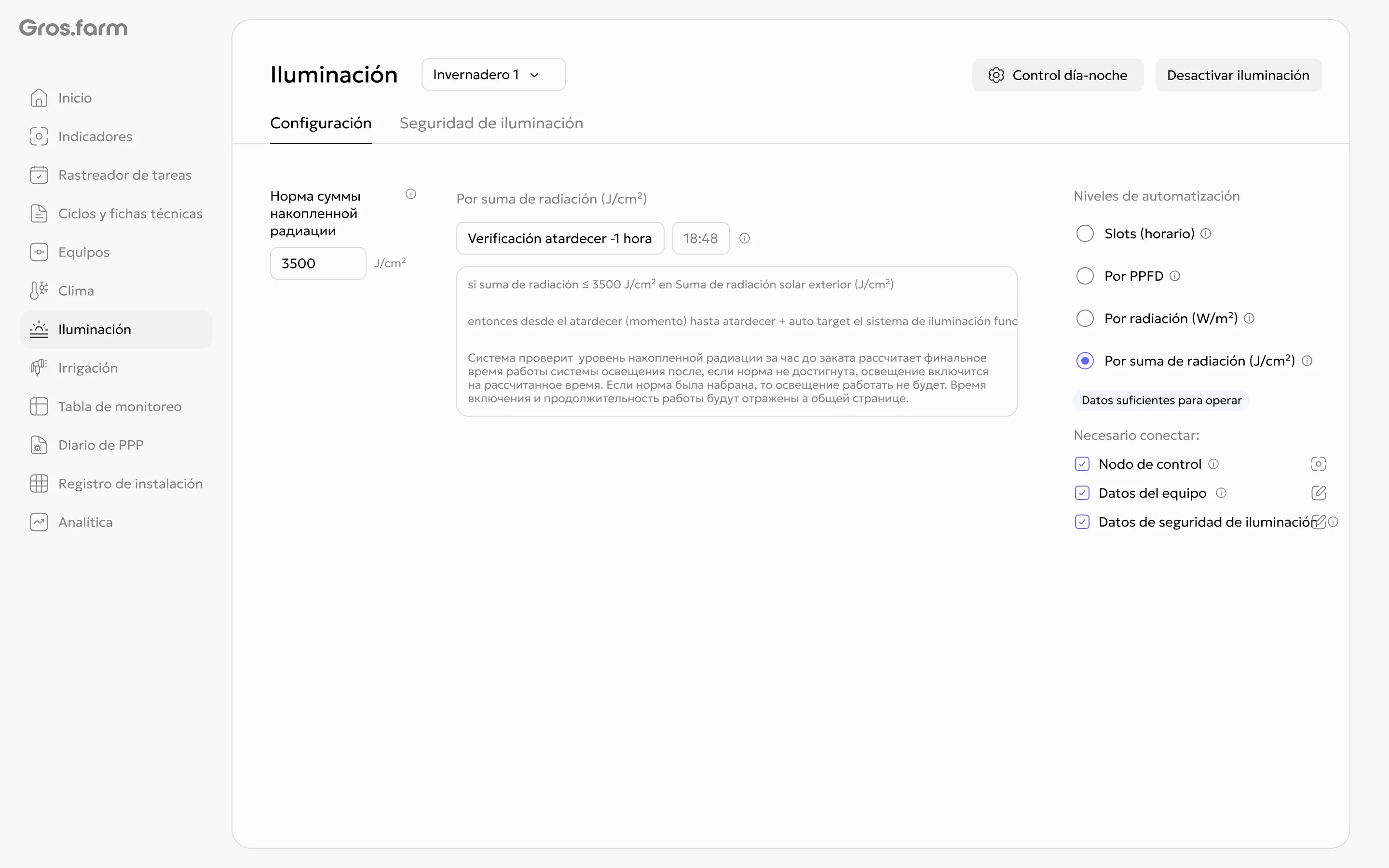

Suma de radiación, J/cm²

1. Seleccione Suma de radiación, J/cm².
2. Introduzca manualmente la meta diaria. Este campo obligatorio no se completa automáticamente desde la ficha técnica.
3. Revise el valor acumulado actual y los datos utilizados en el cálculo.
4. Revise la duración calculada de la iluminación suplementaria después de los recálculos intermedio y final del déficit.
5. Asegúrese de que los parámetros de las luminarias y el área iluminada sean correctos.

5. Configure Safety

1. Abra la pestaña Safety.
2. Añada un período seguro de iluminación.
3. Defina su inicio y final con horas exactas o relativos al día, la noche, el amanecer o el atardecer.
4. Añada varios períodos Safety si es necesario.
5. Revise que el checkpoint obligatorio de Safety esté completo.

Safety se transfiere por adelantado al nodo local como horario de respaldo. Si se pierde la comunicación, el nodo completa el plan de operación recibido y cambia a Safety sin condiciones basadas en sensores.

6. Aplique y revise la configuración

1. Revise el modo seleccionado, los slots, las condiciones y Safety.
2. Aplique la configuración.
3. Asegúrese de que la página muestre la configuración activa, el estado del nodo y las lecturas actuales de la fuente seleccionada.
4. Después de cambiar los equipos, la fuente de datos o la configuración de día y noche, revise de nuevo los cálculos y Safety.

Para obtener más información sobre los modos y el límite de la automatización local, consulte Iluminación.
